La route RD1091 qui relie Grenoble à Briançon sera fermée jusqu’au 10 juillet minimum au niveau du tunnel du chambon.
« Un grave accident géologique a obligé le changement de la méthode de travail escomptée », indiquent les municipalités de La Grave et de Villar d’Arène au terme d’une réunion de travail qui s’est déroulée en début d’après-midi à Bourg-d’Oisans.

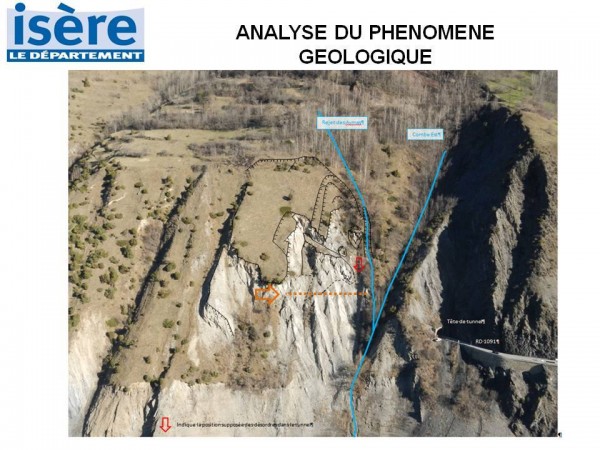

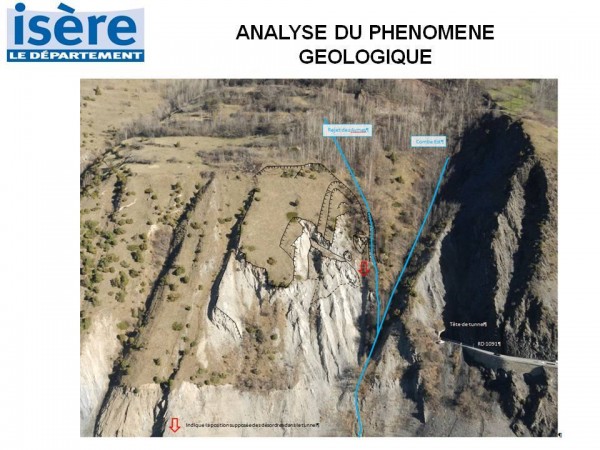

zone de désordre géologique
Les différents plan de coupe et leur sens indiqués par les trait perpendiculaires aux lignes de front. En bleu, les écoulement d’eau participant à l’érosion/
La fleche rouge, est la position supposé des désordres dans le tunnel.

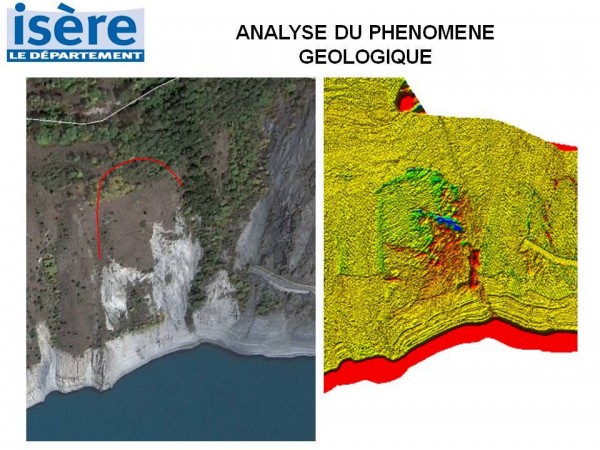

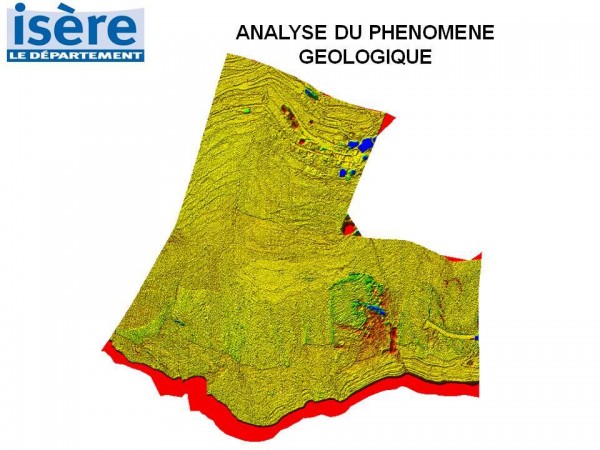

Analyse laser des zones de désordres :
En vert, perte de matiere, en Rouge gonflement, en Bleu très forte perte.
Comparaison entre 2010 et maintenant.
Zoom de la zone concernée :
En vert : perte de matiere
En bleu très forte perte,
En rouge gonflement du à la reptation du terrain.

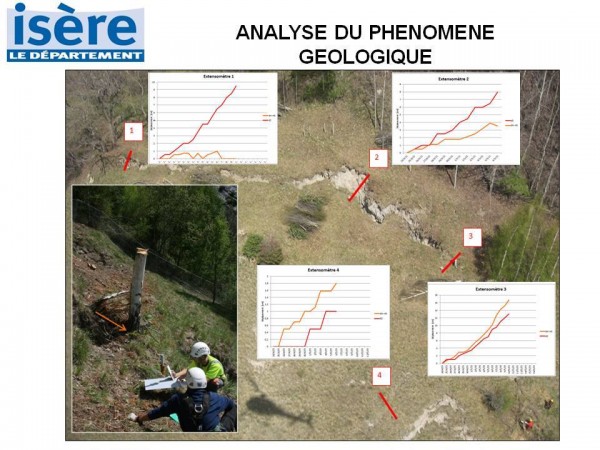

Photo de temoins mis en place.
Pour chaque temoins :
en rouge vitesse verticale (la chute)
en orange vitesse horizontale (le mouvement latéral)
capteur 1 : chute et décollement du terrain
capteur 2 : chute + reptation du terrain
capteur 3 : déplacement du terrain selon une pente à 45° (même vitesse horizontale et verticales)
capteur 4 : reptation plus importante que le chute.

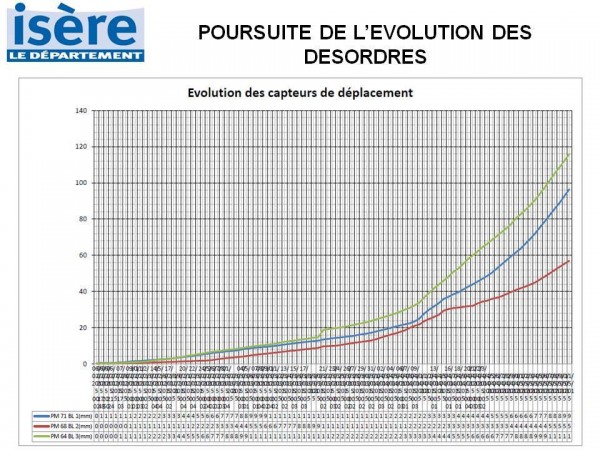

Distance entre les capteurs de distance dans le tunnel. Chaque couleur correspond à un capteur dans le tunnel.
Nette accélération (la courbe se tend vers le haut) depuis le 10 avril

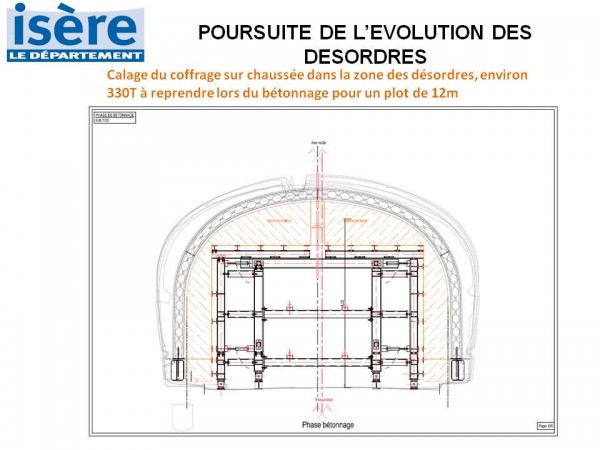

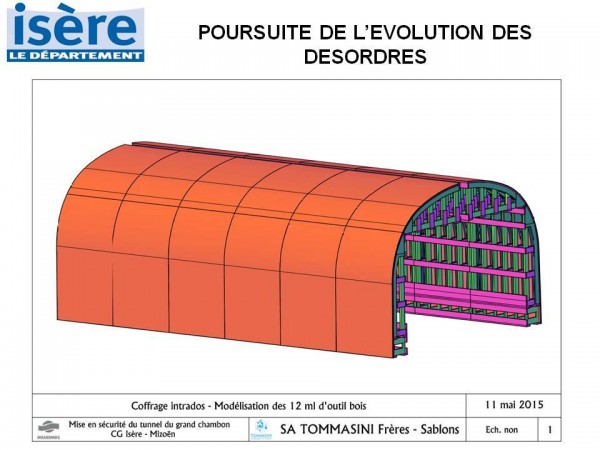

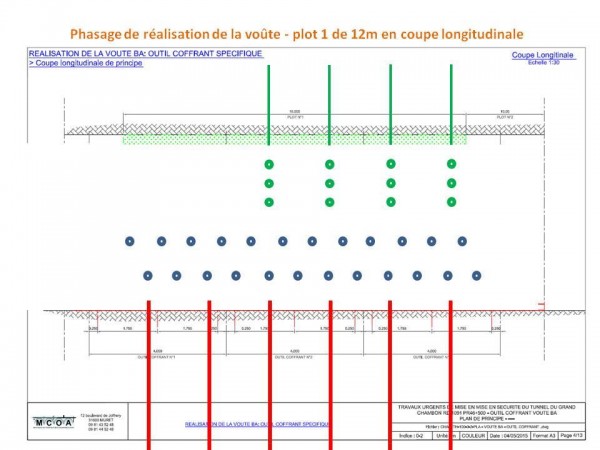

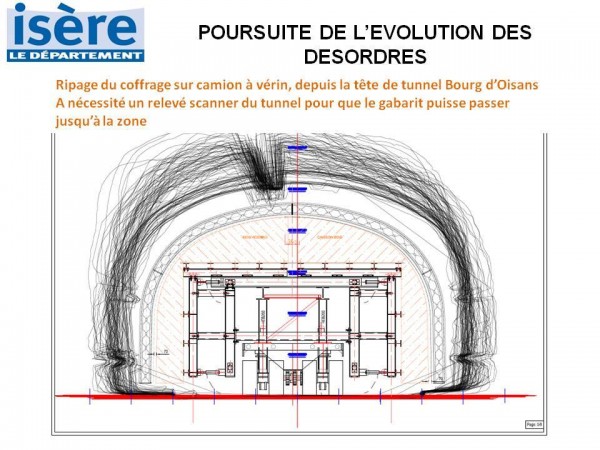

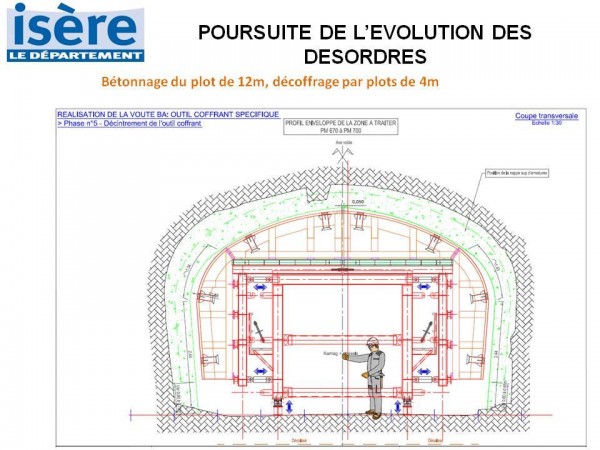

Coffrage qui sera mis en place.
La numérisation 3D du tunnel réalisée a permis de connaitre le gabarit minimal du coffrage pour être sur qu’il passe dans le tunnel…

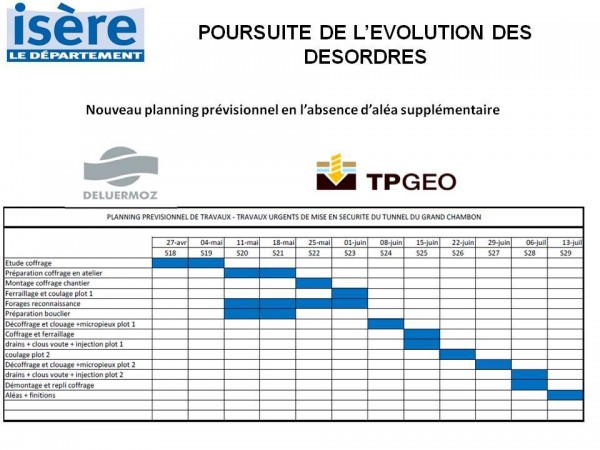

Nouveau planning prévisionnel en l’absence d’aléa supplémentaire… Nous espérons tout autant que vous qu’il n’y aura pas de nouveaux aléas. Dans le cas contraire, nous vous tiendrons informé dès lors que nous aurons l’information vérifiée et sourcée.

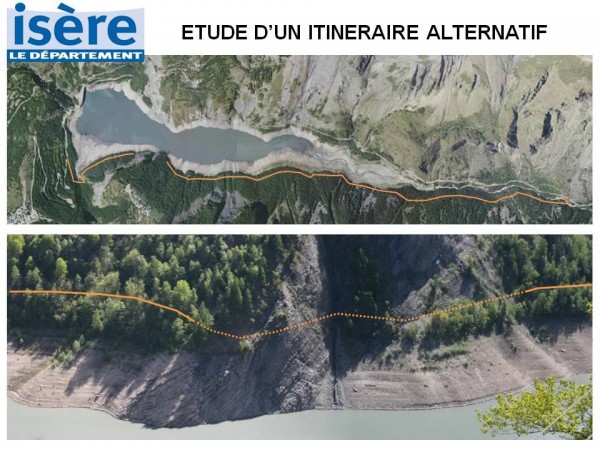

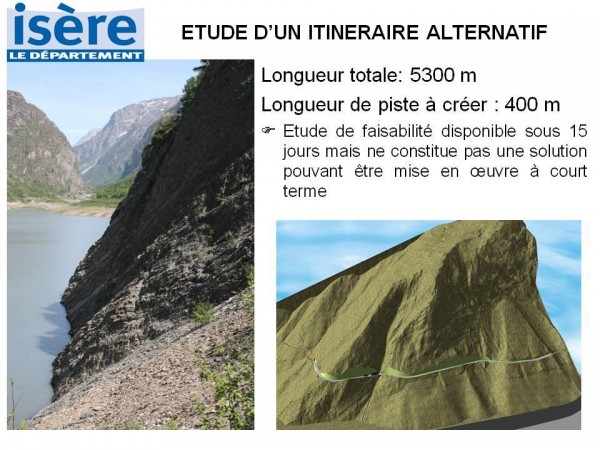

La piste en rive gauche…
